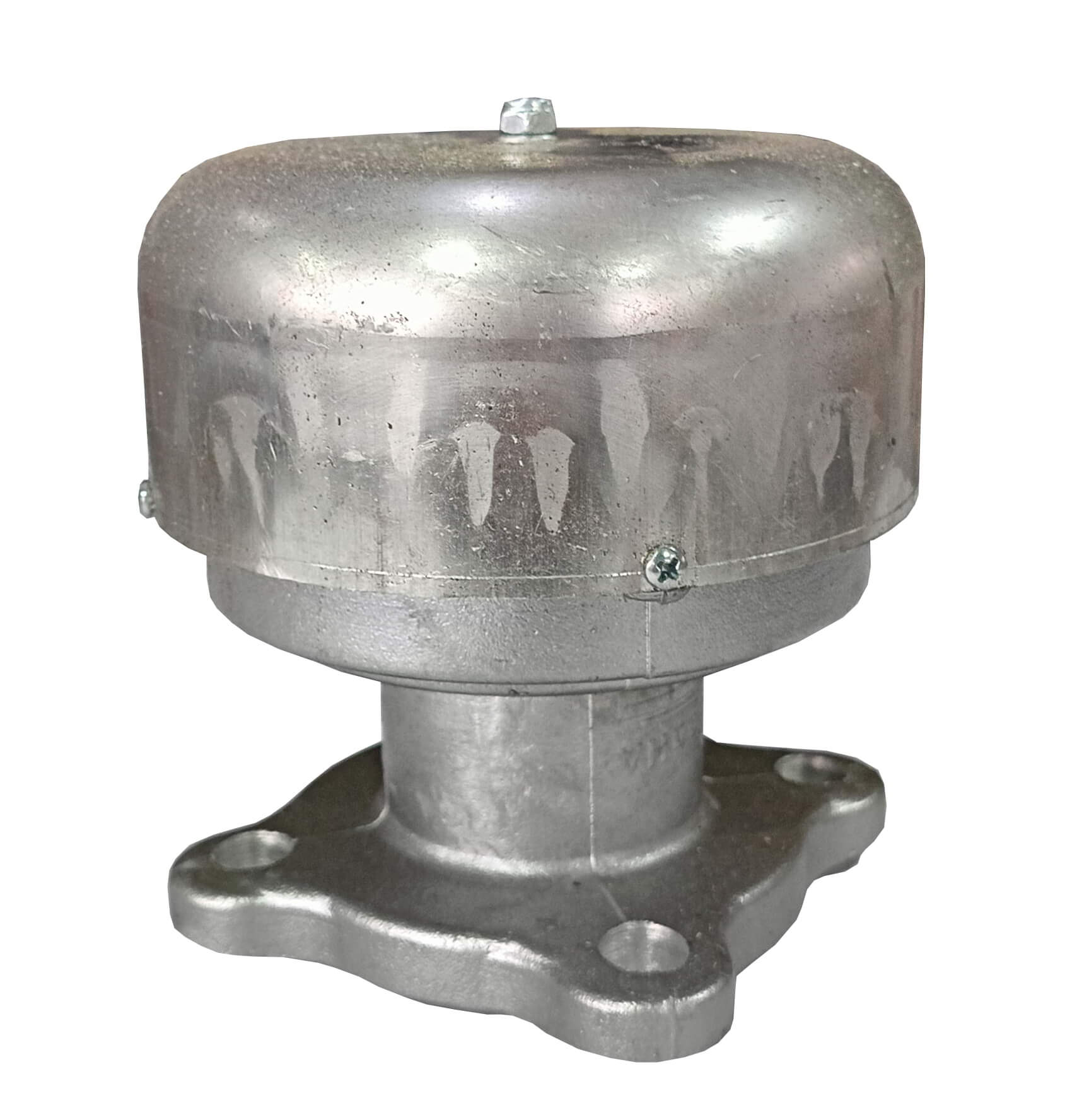

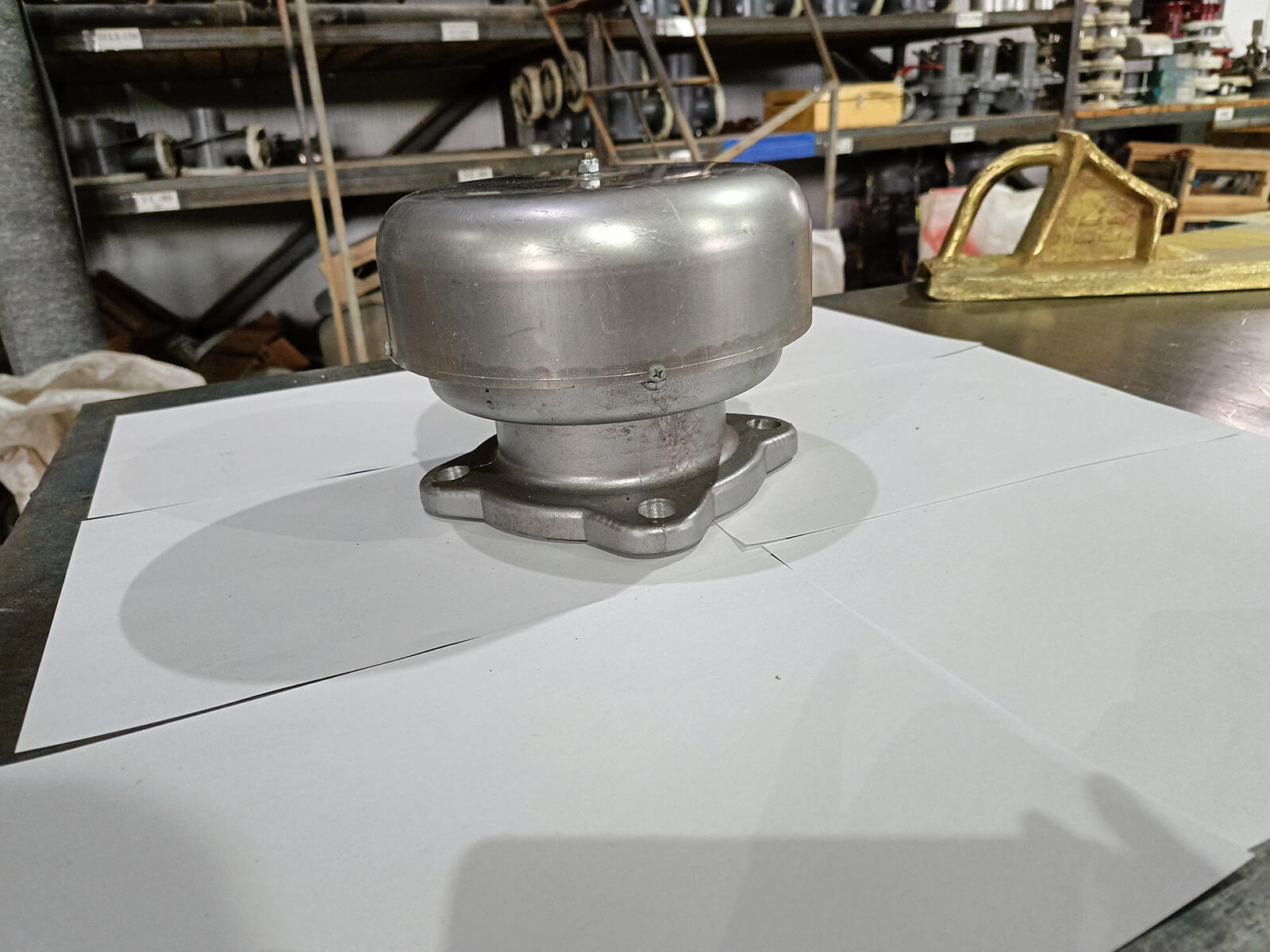

Клапаны СМДК-100АА

Совмещенные механические дыхательные клапаны (далее – клапаны) с огнепреграждающим элементом СМДК предназначены для герметизации и регулирования давления в газовом пространстве резервуаров для хранения нефти и нефтепродуктов, и защиты от проникновения пламени и искр внутрь резервуара.

Пример обозначения при заказе клапана: СМДК-100 ТУ 3689-004-37381215-2014, где:

• СМДК – совмещенный механический дыхательный клапан;
• 50 – диаметр условного прохода, мм;
• А – материал корпуса – алюминиевый сплав;
• А – материал огнепреграждающего элемента – алюминиевый сплав;
• УХЛ1 – климатическое исполнение и категория размещения по ГОСТ 15150.

Организуем доставку в Махачкале и в любой другой регион России. Для более детальной информации о цене, сроках поставки, наличии на складе и других условиях, пожалуйста, свяжитесь с нашим менеджером.

Совмещенные механические дыхательные клапаны СМДК (далее – клапаны) предназначены для герметизации газового пространства резервуаров, используемых для хранения нефти и нефтепродуктов. Основная функция клапана – поддержание заданного давления в газовом пространстве, что позволяет сократить потери от испарения и минимизировать загрязнение окружающей среды парами нефтепродуктов, и предотвращения разрушения резервуара при превышении заданных пределов рабочего давления или вакуума.

Клапан крепится на монтажный патрубок резервуара с нефтепродуктами через прокладку с помощью крепежных изделий. Рабочее положение изделия – присоединительным фланцем вниз.

Клапан оснащен встроенным огнепреградителем, гасящее действие огнепреграждающего элемента основано на принципах интенсивного теплообмена, который происходит между стенками узких каналов и проходящим через него газовоздушным потоком. При этом достигается снижение температуры газовоздушного потока до безопасных пределов.

По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнениях У (умеренный климат) и УХЛ, ХЛ (умеренный и холодный климат с нижним пределом температуры до минус 60ºС) категории размещения 1 по ГОСТ 15150.

Пример обозначения изделия:
Клапан дыхательный СМДК-50АА УХЛ1 ТУ 3689-003-37381215-2014, где
СМДК – совмещенный механический дыхательный клапан;
50 – диаметр условного прохода, мм;
А – материал корпуса – алюминиевый сплав;
А – материал огнепреграждающего элемента – алюминиевый сплав.

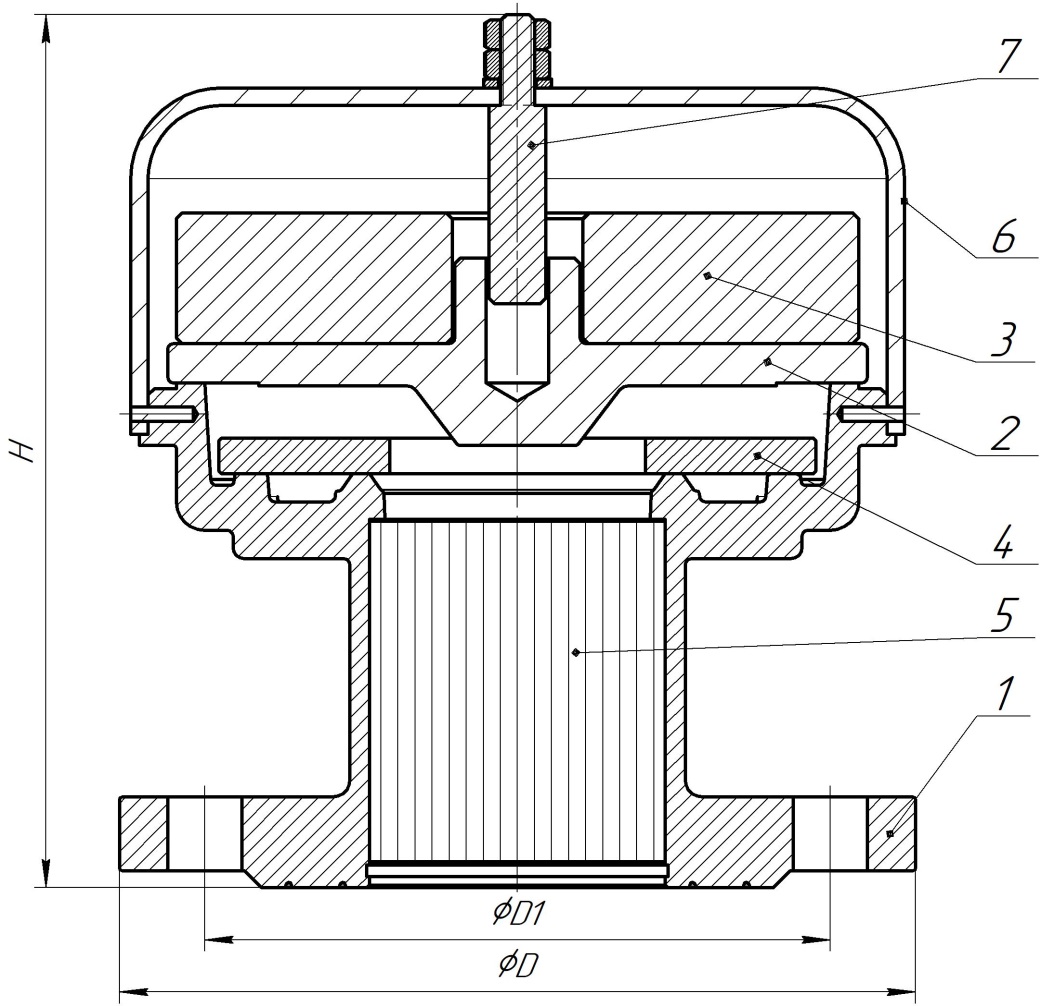

Корпуса клапанов СМДК-50АА и СМДК-100АА изготавливаются литейным способом из алюминиевого сплава.

По требованию заказчика возможна настройка клапанов СМДК на параметры срабатывания отличные от указанных в таблице.
